絶縁ワッシャー・スリーブ

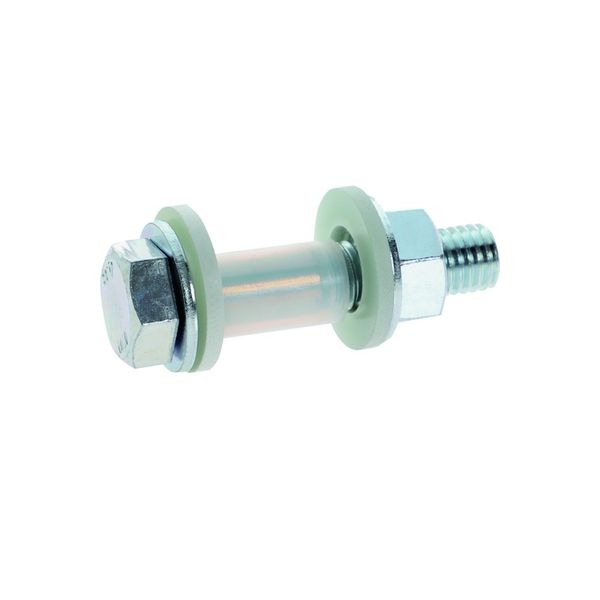

絶縁ワッシャー・スリーブは、種類の異なる金属間の電位差による腐食(電触) 防止を目的とした製品です。異種金属フランジ接合部の締結ボルトにはめ込んで使用することで、フランジ間やフランジとボルト・ナット間が電気的に絶縁され、 電蝕を防止することができます。
材質
・FRP：エポキシガラス
・FRS：シリコンガラス
・PTFE：テフロン(ポリテトラフルオロエチレン)
・ベークライト
・ロスナボード(耐熱・高温)
・マイカ(耐熱・高温)
※その他、ご希望の材質がございましたらご相談ください
ワッシャーサイズ
| 呼び径 | 内径 d | 外径 D | 板厚 t |
| M6 | 9 | 18.2 | 3 |
| M8 | 10 | 22 | 3 |
| M10 | 13 | 24 | 3 |
| M12 | 15 | 28 | 3 |
| M16 | 19 | 34 | 3 |
| M20 | 23 | 39 | 3 |
| M22 | 25 | 44 | 3 |
| M24 | 28 | 50 | 3 |
| M30 | 34 | 58.5 | 3 |
| M36 | 39 | 64.5 | 3 |
| M42 | 44 | 78.5 | 3 |
※呼び径(ボルト径)ごとの内外径・板厚の一例です（板厚：1mm~）
※上記以外の寸法についても0.1mm単位でご対応可能です。
※絶縁ワッシャーを使用する場合、必ず金属ワッシャーと併用して下さい。ワッシャーの破損や片締めの原因になります。
※数量1個からご対応可能です。
スリーブサイズ
| 呼び径 | 内径 d | 外径 D | 長さL |
| M8 | φ8 | φ10 | 17 |
| M10 | φ10 | φ12 | 19 |
| M12 | φ12 | φ14 | 23 |
| M16 | φ16 | φ18 | 29 |
| M20 | φ20 | φ22 | 33 |
| M22 | φ22 | φ24 | 40 |
| M24 | φ24 | φ26 | 46 |
| M30 | φ30 | φ32 | – |
| M36 | φ36 | φ38 | – |
| M42 | φ42 | φ44 | – |
※呼び径(ボルト径)ごとの内外径･長さの一例です（肉厚：0.5mm~）
※上記以外の寸法についても0.1mm単位でご対応可能です。
※スリーブはボルトの長さに適したものをご使用下さい。スリーブの破損やボルトの締め付け不良の原因になります。
※数量1個からご対応可能です。
